Herkunftsort:
CHINA
Markenname:
Annec
Zertifizierung:
ISO

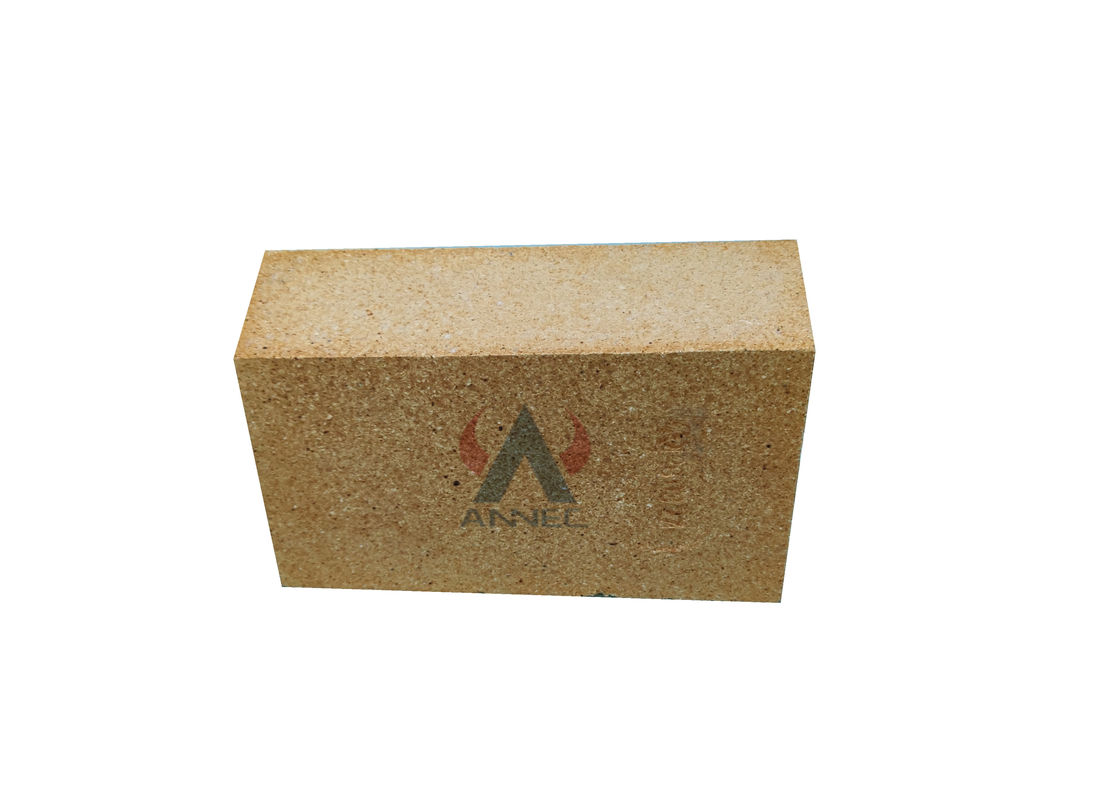

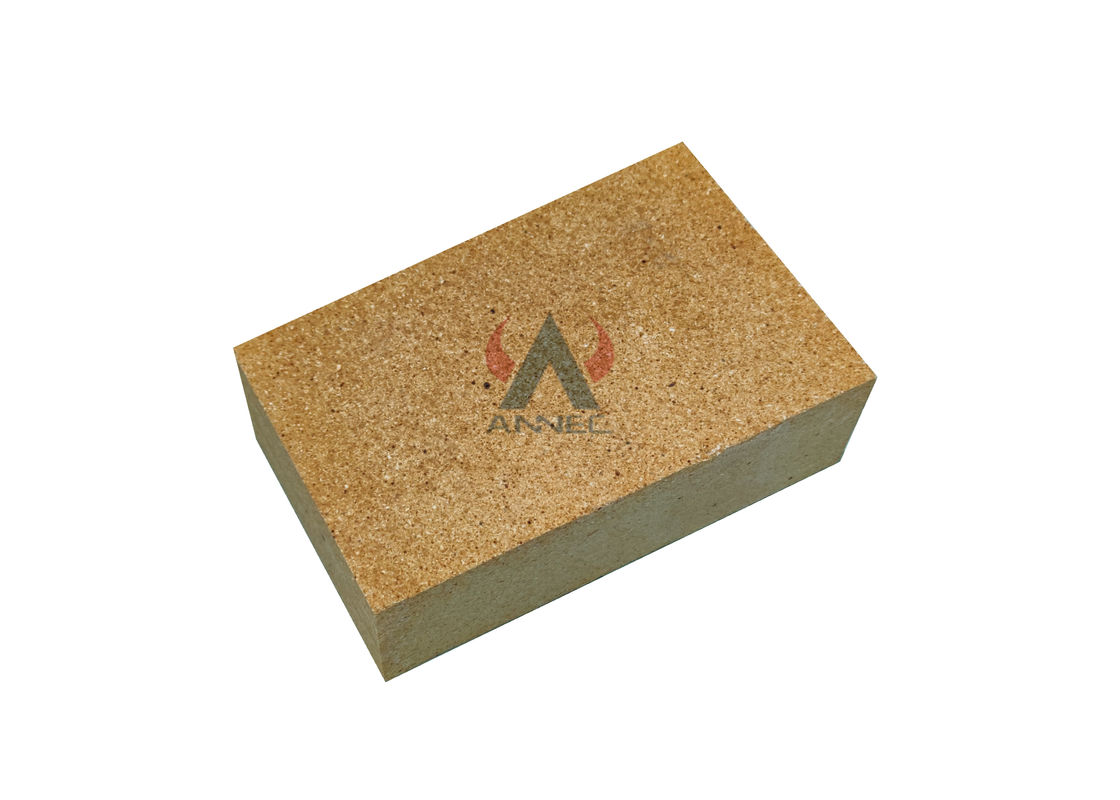

Schmelzofen 1690 1730 Grad Clay Refractory Brick
Definition:
Feuerbeständiger Clay Fire Bricks wird vom Klinkerlehm gemacht, indem man mischt, sich bildet, trocknet, sintert und zusammenpaßt gekennzeichnet durch gute Korrosionsbeständigkeit und Abnutzung, die gute Temperaturwechselbeständigkeit, gut, Widerstand, hohe mechanische Festigkeit, gute Raumbeständigkeit buchstabierend unter hoher Temperatur.
Der Widerstand von feuerbeständigem Clay Fire Bricks ist mit dem von Silikonziegelsteinen, bis zu 1690~1730℃ vergleichbar, aber die Erweichungstemperatur unter Last ist mehr als 200℃, das von Silikonziegelsteinen niedriger als das ist. Zusätzlich zu den hohen refraktären Mulitkristallen feuerbeständige Clay Fire Bricks auch fast Hälfte der formlosen Glasphase des niedrigen Schmelzpunktes enthalten.
In der Temperaturspanne erweitert weniger than1000℃, das Volumen des Lehmziegelsteines gleichmäßig mit dem Anstieg der Temperatur. Die lineare Expansionskurve ist eine ungefähr Gerade, und die lineare Expansionsrate ist 0.6%~0.7%, das nur ungefähr Hälfte von dem des Silikonziegelsteines ist.
Wenn die Temperatur ℃ 1200 und das Gehen auf Aufstieg erreicht, beginnt sein Volumen, von der maximalen Expansion zu schrumpfen.
Die Restschrumpfung von feuerbeständigem Clay Fire Bricks führt zu die Lockerung von Mörtelfugen in der Maurerarbeit, die ein bedeutender Nachteil von feuerbeständigem Clay Fire Bricks ist.
Wenn die Temperatur 1200°C übersteigt, schmelzen die niedrigen Schmelzpunktsubstanzen in den Lehmziegelsteinen allmählich, und die Partikel liegen fest an der Oberflächenspannung, mit dem Ergebnis der Volumenschrumpfung gepresstes gegeneinander.
Vorteil:
1. Hohe Feuerfestigkeit,
2. Hochtemperatur erträglich.
3. Gute Korrosionsbeständigkeit.
4. Guter Scheidenwiderstand und Verschleißfestigkeit.
5. Gute Temperaturwechselbeständigkeit.
6. Hohe mechanische Festigkeit.
7. Hochtemperaturkriechgeschwindigkeit ist niedrig.
8. Gute Raumbeständigkeit an der hohen Temperatur.
Anwendung:
Die refraktären Futter von heißen Oberflächen oder von Stützung von wärmeisolierenden Schichten anderer refraktärer Materialien. Die refraktären Futter oder die Isoliermaterialien von die Industrieöfen im Erdöl oder die chemischen Industrien, wie, Äthylenpyrolyseöfen, Röhrenöfen, Öfen des synthetischen Ammoniaks verbessernd, Gasgeneratoren und Hochtemperaturshuttlebrennöfen, etc.
Produkt-Beschreibung:

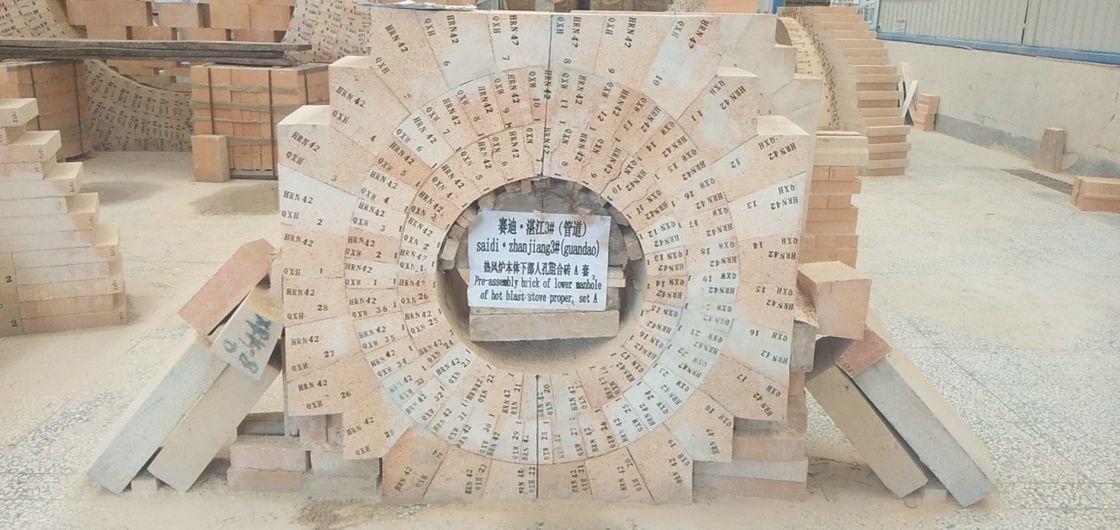

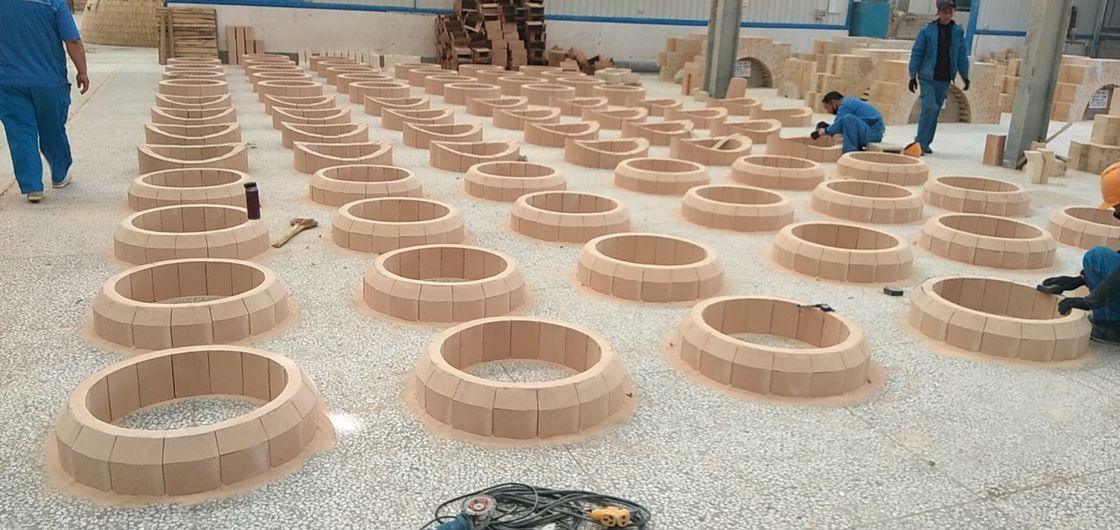

Gefeuerter Clay Refractory Assembly Brick |
||||
Einzelteil |
Einheit |
RN-42 |
HRN-42 |
HRN-48 |
AL2O3% |
% |
≥42 |
≥42 |
≥48 |
F.E.2O3% |
% |
≤ 1,7 |
≤ 1,7 |
≤ 1,7 |
Feuerfestigkeit |
℃ |
≥1750 |
≥1750 |
≥1750 |
Schüttdichte |
g/cm3 |
≥2.15 |
≥2.15 |
≥2.35 |
Offensichtliche Porosität |
% |
≤ 24/23 |
≤ 24/21 |
≤ 24/21 |
kalte Druckfestigkeit |
Mpa |
≥30 |
≥40 |
≥40 |
0.2MPa, Feuerfestigkeit unter Last, ℃ |
℃ |
≥ 1400 |
≥ 1520 |
≥ 1550 |
Dauerhafte lineare Änderung |
% |
0~-0.3 |
0~-0.3 |
0~-0.3 |
Temperaturwechselbeständigkeit, |
Zyklus |
≥ 20 |
≥30 |
≥40 |
Verpacken und Versenden
Standardverpackung: wasserdichte innere Verpackung + äußere Verpackung passend für Behältertransport
Senden Sie Ihre Anfrage direkt an uns
